지인의 지인으로 부터 요청이 들어와서 작업해 봅니다.



일단 정상 작동하는데 배터리가 오래가지 않는다고 합니다.

아래 사진의 청소기입니다. 달랑 요것만 들고와서 사진은 이것 밖에 없네요.

구성품은 인터넷 검색 바랍니다. 저도 사용해보질 않아서 잘 몰라요 ^^;

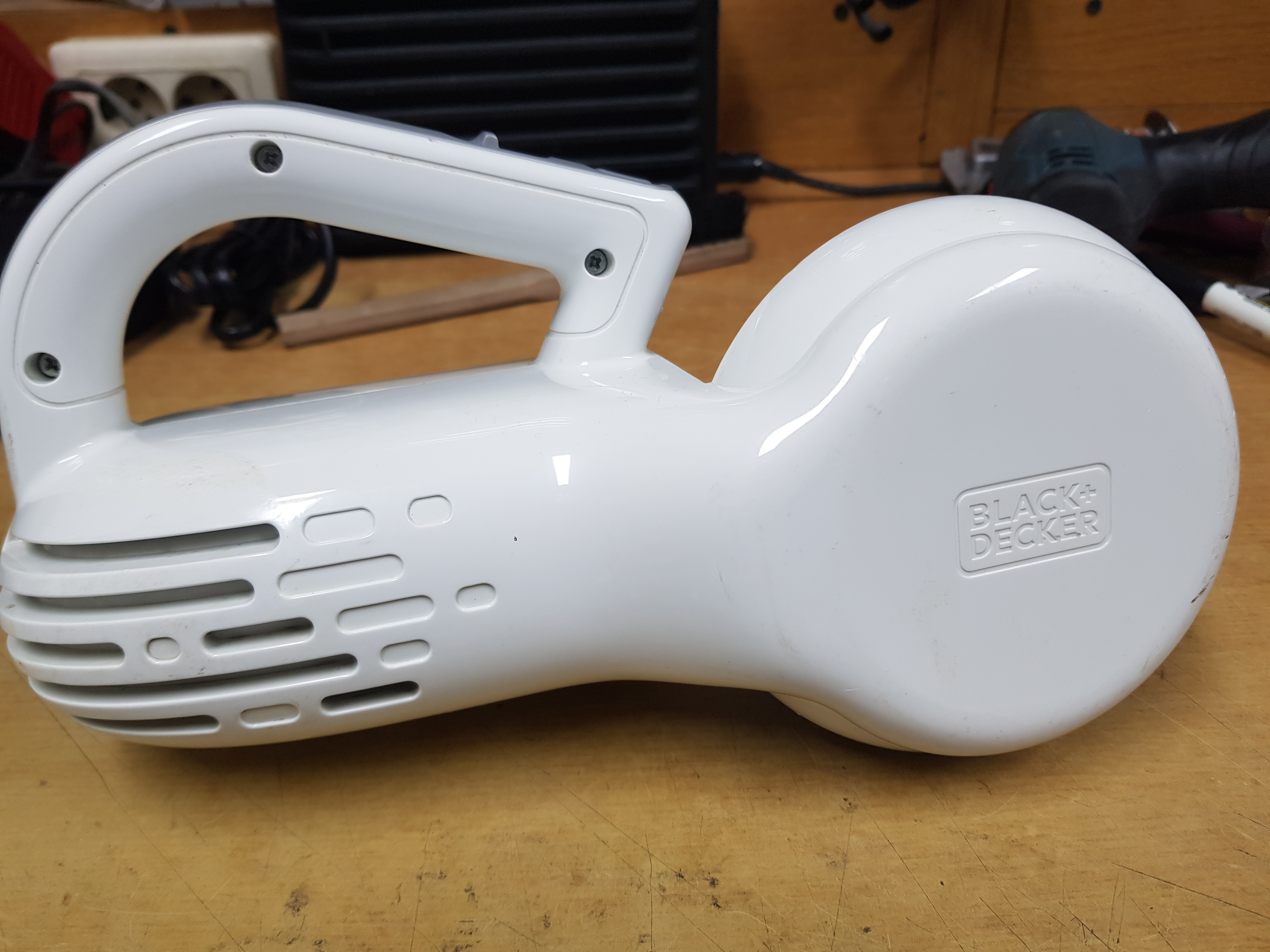

블랙앤데커 BLACK+DECKER 18V 무선진공청소기(호루라기청소기) TPV1820RAC / KR02 몸통

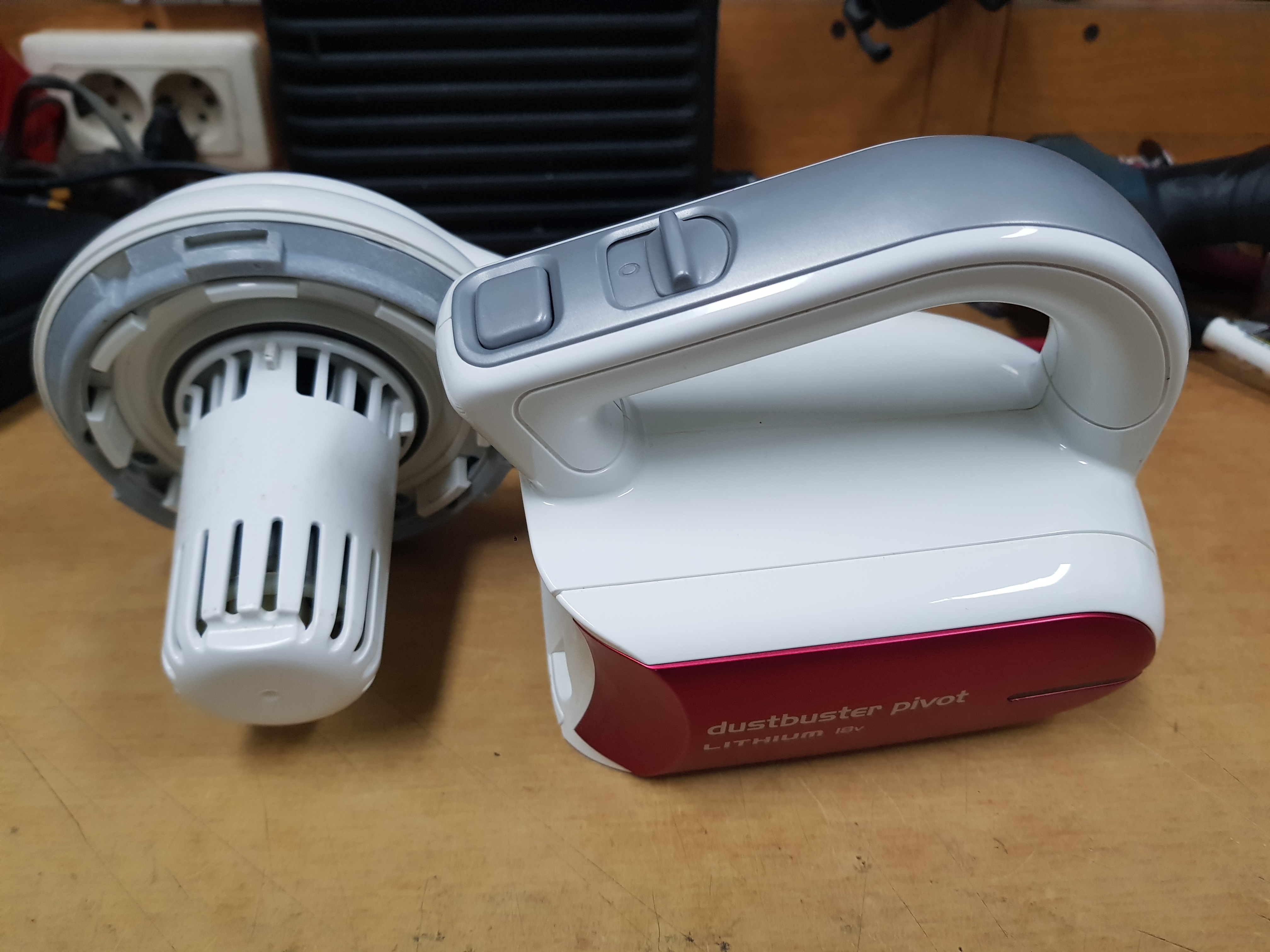

블랙앤데커 BLACK+DECKER 18V 무선진공청소기(호루라기청소기) TPV1820RAC / KR02 뒷면



명판은 먼지통을 제거해야 보이는 위치에 부착되어 있습니다.

명판만 보면 대충 어떻게 되어있는지 유추해볼수 있는데 TPV1820RAC 대충 18V 2Ah로 보이고 5s1p 배열일것 같네요.



커버를 열기위해 명판 스티커 아래쪽에 나사 2개를 풀어줍니다.



커버를 들어서 먼지필터 방향으로 당겨주면 커버가 열립니다.

사진으로 봤을때 위로 들고 우측으로 당기면 됩니다.

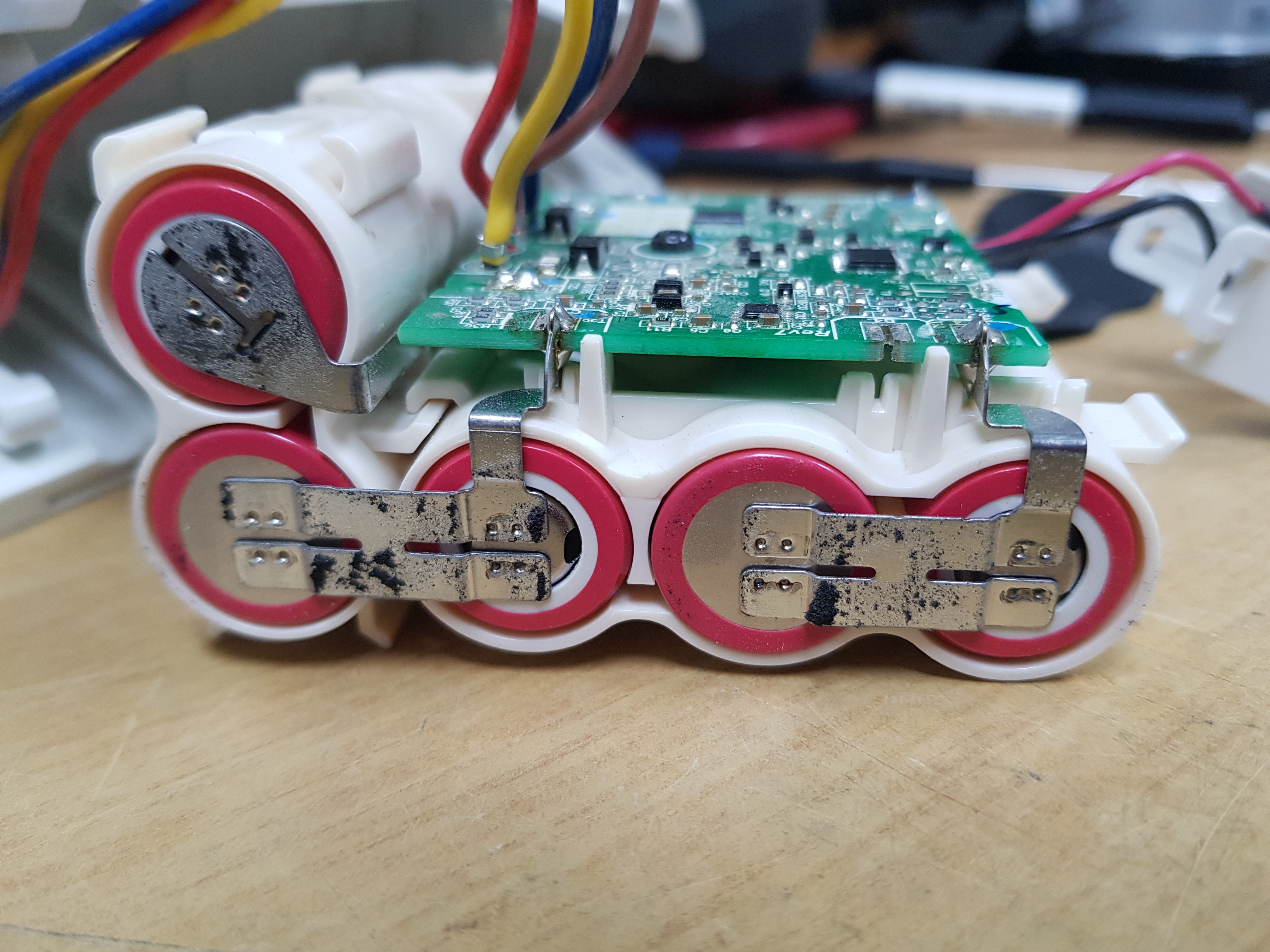

커버를 열면 사진과 같이 배터리 뭉치가 보입니다.



배터리 뭉치를 몸체로부터 빼내줍니다.



좌우측 완충 절연패드를 제거해보니 예상대로 5s1p구성으로 되어있네요



니켈 분해전 습관적으로 좌/우측면 사진을 촬영해둡니다.



원활한 작업을 위해 상단에 부착된 회로를 분리합니다.

회로 고정나사를 제거하고 각 단자에 부착된 니켈을 납으로 녹여 분리합니다.







기존에 내장되었던 배터리셀은 LG Cham에서 제조한 LGDAHB71865 배터리입니다. 약칭 HB7 모델입니다.

자세한 스펙과 데이터시트는 아래링크를 참고하세요

https://poridiy.tistory.com/56

[LG Cham/엘지] LGDAHB71865(ICR18650HB7) 데이터시트 (Datasheet), SPECIFICATION 다운로드(PDF





회로에서 니켈과 배터리를 모두 제거합니다.

회로 분리시 쇼트에 주의하여 작업하여야 합니다.

작게는 쇼트로 인해 회로불량이 생길수 있고 크게는 배터리 단락으로 화재사고가 발생할수도 있습니다.



회로는 대충 이렇게 생겼습니다. 봐도 잘 모르겠네요.

좌측 4개의 굵은 선은 모터와 스위치로 연결되고, 우측 2개의 선은 충전단자로 연결되어있습니다.



니켈 단자는 특이한 모양새로 인해 재활용하여야 하기에 펴고 손질해서 준비해둡니다.



새롭게 리필할 배터리는 SANYO UR18650NSX 배터리 셀입니다.

사전 충분한 테스트를 통해 선별된 배터리입니다.

자세한 스펙과 데이터시트는 아래링크를 참고하세요

https://poridiy.tistory.com/26

[Sanyo/산요] UR18650NSX 데이터시트 (Datasheet), Specification 다운로드(PDF)



원래 배열대로 홀더에 삽입하고 플러스극에 절연링을 부착해줍니다.



순정 니켈을 원래 배열대로 스폿용접하면 아래처럼 회로만 얹으면 되도록 정리됩니다.



조립시에도 쇼트가 나지 않도록 각별한 주의가 필요합니다.



원래 배열대로 놓고 각 단자에 납땜을 합니다.



좌 / 우측에 완충겸 절연을 목적으로 EVA 폼 테이프를 부착합니다.



배터리 홀더를 몸체 안에 간섭이 없도록 잘 넣어줍니다.



사진을 촬영하지 못했지만 작동 테스트 결과 힘차게 잘됩니다.
