일렉트로룩스 무선 청소기 구형 모델 중 상급 모델로 가격도 비싸고 전압이 높아 흡입력도 가장 좋습니다.
장점은 배터리팩이 분리형인 점, 흡입력이 다이슨 못지않게 세다는 점, 다이슨보다는 저렴한 점, 무게중심이 하단에 있어서 핸들링이 편하다는 점.
단점은 핸디형 분리가 되지 않고 스탠드형으로만 사용 가능한 점, 상대적으로 비싸다는 점입니다.

현재는 단종되어 더 이상 생산하고 있지 않으나 저를 포함하여 기존에 구매하신 분들이 꽤나 만족하고 사용하고 계십니다.
다만 배터리가 수명이 다하여 신품으로 교체하려고 하니 교체비용이 만만치 않아 사용에 어려움을 느끼고 있지요
물론 다이슨이나 LG코드제로 A9 등과 같이 요즘 나오는 무선청소기 배터리 가격도 많이 비싼 편입니다.

청소기는 아래 사진과 같은 모델입니다.





증상 : 배터리가 완충 후에도 수초~수십초만 작동되고 꺼짐

청소기 가동후 즉시 꺼지는 증상은 청소기 자체의 흡입구에 이물질이 끼여 있어서 흡입구를 막아 모터에 과부하가 걸려 출력이 자동으로 차단된 상태입니다. 이러한 증상은 청소기를 먼지통을 비우고 흡입구에 이물질을 제거해 주면 해결됩니다.
배터리 수명이 다되어 사용시간이 짧아진 경우와 구분을 잘하셔야 합니다.

대부분의 무선청소기가 비슷하니 먼지통을 잘비우고 흡입구가 막히지 않도록 잘 관리하는 것이 청소기를 오래 사용하는 방법입니다.

배터리 수리를 위해서 배터리팩의 내부 셀을 교체하여야 합니다.

내부 셀 교체를 위해서는 배터리팩 케이스를 분리하여야 하는데 이 배터리 모델의 경우 케이스 분리가 매우 까다롭기로 소문난 모델입니다.





전압을 체크해 봅니다. 전압은 잘 나오지만 오래 사용하다 보니 금방 방전되니 리필하는 겁니다.
참고로 전압이 잘 나와도 청소기에서 충전도 안되고 에러가 뜨는 경우가 있습니다. 이경우 회로에 손상이 가서 안 되는 경우입니다.

전압은 배터리에 표기된 25.2V 내부에 7개의 배터리가 들어있습니다. 그대로 나눠보면 됩니다.
25.2V÷7S=3.6V 요건 공칭전압 기준이고 충전전압은 4.2V×7S=29.4V입니다. 만충전 시 최대 29.4V가 측정될 수 있습니다.



측정되는 전압은 23.81V 공칭전압 이하로 떨어져 있네요.

근데 의미 없습니다. 그냥 수명이 다되었을 겁니다. 수많은 경험을 통해 알수있지요.



저만의 노하우로 상단 커버를 손상 없이 개봉합니다.

먼지를 보니 세월의 흔적이 보입니다. 좌측에 먼지 필터도 분해하여 청소 후 결합 시 잊지 말고 끼워줍니다.

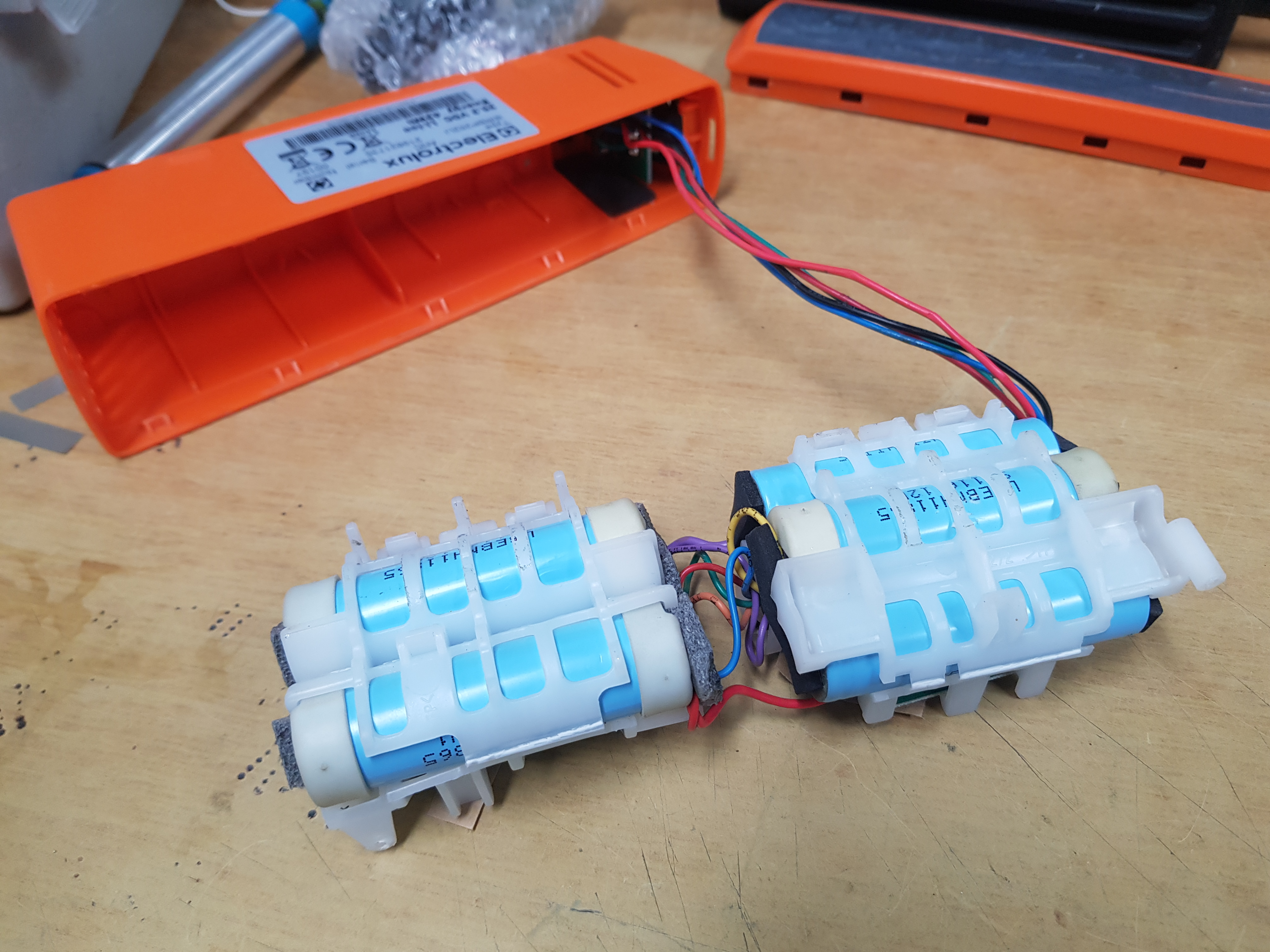

배터리팩 하단에 볼드 2개를 풀어내야 아래사진처럼 배터리 뭉치가 빠져나옵니다.



좌측 덩어리에는 3알이 우측 덩어리에는 4알이 연결되어 있습니다.



배터리는 삼성 SDI에서 제조된 INR18650-15L  1500mAh 용량의 고방전 배터리가 내장되어 있습니다.



세부 사양은 아래링크의 데이터시트를 통해 확인하시기 바랍니다.

https://poridiy.tistory.com/4

[Samsung SDI/삼성] INR18650-15Q(INR18650-15L) 데이터시트(Datasheet), SPECIFICATION 다운로드(PDF)





배터리 배열은 7직렬 1병렬 (7s1p)로 연결되어 있고 각 셀별 밸런스 선이 납땜을 연결되어 있습니다.

배터리보호를 위해 외부에 플라스틱 홀더가 적용되어 있고 배터리와 배터리 사이는 백색의 고무 홀더로 배터리 간격을 유지하게 되어 있습니다.





새로이 리필할 배터리는 LG Cham에서 제조한 LGEBMH11865 약칭 MH1 배터리로 중방전이지만 3,200mAh 용량의 배터리입니다. 고방전 배터리를 사용해야 하지 않느냐는 의문점이 있으시겠으나 MH1이나 파나소닉 BD 배터리를 적용하여 수차례 리필하여 사용해 본 결과 전혀 부족함 없이 사용하였고 현재도 문제없이 사용하고 있습니다.

배터리셀에 대한 자세한 사양은 데이터시트를 참고하시기 바랍니다.

https://poridiy.tistory.com/19

[LG Cham/엘지] LGDBMH11865(ICR18650MH1) 데이터시트 (Datasheet), SPECIFICATION 다운로드(PDF)





작업에 집중하느라 자세한 사진을 찍지 못하였습니다만 회로 락 현상은 없으니 정전기나 쇼트만 주의하셔서 기존배열과 동일하게 작업하시면 됩니다.



원래 있던 형태로 케이스에 잘 넣어줍니다.



충전해 둔 셀이라 전체 전압은 29.29V로 만충전 전압에 가깝습니다.



배터리 케이스 커버를 잘 씌워주고 하단에 2개의 볼트를 체결하면 마무리가 됩니다.



최종적으로 간단한 배터리 작업정보를 기록하며 마무리합니다.
